1概述
大型集裝箱船具有較大的船長尺度、載箱量，較高的航速、以及大開口等特性，導致船體結構中部區域處于較高的應力水平。因此設計上往往采用大厚度高強度鋼材料。
單絲氣電立焊（EGW）作為一種高效率焊接方法，應用較普遍。但一般最大適用板厚只能達到32——33mm，無法在上述大厚板上采用；
雙絲EGW方法的適用板厚一般可達70mm左右，但由于焊接熱輸入非常大，要保證焊接接頭的性能滿足規范要求，必須采用適應大熱輸入焊接的鋼板。
所以，在未采用適應大熱輸入焊接鋼板情況下，大厚板立對接焊縫只能采用FCAW多層多道焊，焊接效率低下。
本方法是針對上述特點，研究開發的一種既能將EGW應用于大厚板焊接，充分發揮其高效率優勢，又適應實際鋼板特點的FCAW+EGW組合焊接工藝方法。即先在結構面采用FCAW單面焊接，并實現背面成形，之后在非結構面進行EGW焊接的一種高效組合焊接方法。
2 FCAW+EGW組合焊接方法要點
（1）適用板厚
34——80mm：即下限為單絲EGW適用板厚的上限；對于上限，目前某大型集裝箱船舷側內、外殼上列板采用的是大厚度鋼板，考慮不同產品鋼板厚度不同，所以確定為80mm。
（2）厚度劃分
焊接厚度的劃分原則，首先要充分發揮EGW焊接的高效率優勢；同時必須兼顧兩種方法焊接熔敷金屬量不能相差過大，否則會較難控制焊接變形。
（3）組合焊接方法接頭形式設計
①坡口角度：FCAW側為避免坡口寬度過大，比正常FCAW單面焊坡口適當減小，為X±5°；EGW側為了降低熔敷金屬量和不至于坡口過寬，根據板厚不同采用不同的坡口角度。板厚為30——50mm時為Y±5°，板厚為51——80mm時為Z±5°。
②根部間隙：需要同時適應兩種焊接方法工藝要求，即G±2mm。
③適用襯墊形式：常規三角襯墊因角度問題無法滿足上述接頭形式要求，本組合焊接方法需要采用圓棒襯墊。直徑尺寸需要根據實際裝配間隙的數值選取（見圖1）。
（4）焊接施工基本要點
①焊接培訓。操作者需經過一定時間的培訓，即使具有EGW（SG—2法）焊接普通厚度鋼板經驗的操作者也必須經過培訓，因?yàn)楸“迮c大厚板焊接時，熔池中焊絲的操作運動不同。
②端部檢測。焊縫始終端以及停弧部位，要采用非破壞檢測（RT或UT），檢查有無缺陷以及確認缺陷尺寸，采用氣刨去除缺陷，用FCAW或SMAW焊接方法返修焊接。
③引弧板。引弧板長度至少要50mm。引弧板與母材同厚度，開相同坡口。④焊接時，風會造成保護氣體紊亂使焊縫產生氣孔缺陷，以及因空氣中的氮侵入而造成接頭性能低下，故需采取必要的防風措施。
3工藝試驗及認可
（1）試驗材料
試板及焊材如表1所示
（2）焊接參數
焊接位置為3G，具體焊接參數如表2所示
（3）試驗結果
試驗按照LR、CCS船規和在驗船師現場監控下進行，結果如下。
NDT及結果：PT結果為正反面焊縫邊緣整齊，表面光順，無任何表面缺陷；UT結果為所有焊縫經超聲波檢測全部合格（滿足ISO 5817 B級）；MT結果為正反面焊縫磁粉探傷檢測后，無表面焊接缺陷。

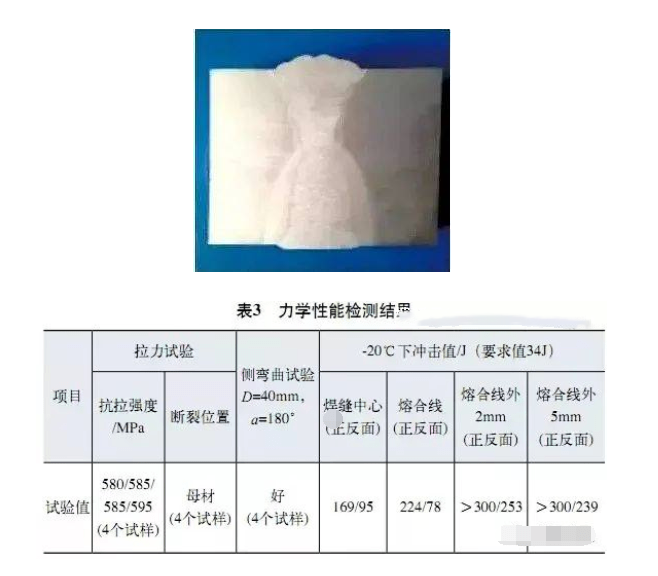

力學性能檢測及結果：依據規范要求，對焊接接頭進行拉伸、彎曲、沖擊、宏觀和硬度檢測，宏觀試樣如圖2所示，數據匯總?cè)绫?所示。
（4）認可結論
經對試驗焊接接頭進行NDT和力學性能檢測，結果滿足船級社規范要求，通過工藝認可。
（5）效率對比
以某板厚1m長焊縫為例，采用雙面FCAW焊接時需要焊接時間為250min；采用組合焊接方法時，EGW需要焊接時間為18min，F(xiàn)CAW需要焊接時間為125min，合計需要焊接時間143min。采用組合焊接方法比原雙面FCAW焊接節省焊接時間近43%。
4 結語
試驗研發的FCAW+EGW組合焊接方法，既充分發揮了EGW焊接的高效率優勢，又適應當前的鋼板特點，是一種焊接效率高、可行性大的新焊接工藝技術。
作為一種創新焊接工藝技術，其坡口制作、裝配精度、材料選配、焊接參數等至關重要，必須在實施中嚴格控制。
